Lò nước nóng (nồi đun nước nóng) là thiết bị đốt nhiên liệu để gia nhiệt nước tuần hoàn đến nhiệt độ cài đặt, cấp nước nóng cho sản xuất, sinh hoạt hoặc sưởi ấm mà không chuyển nước thành hơi. Bài viết giúp doanh nghiệp phân biệt thiết bị này với lò hơi, hiểu cấu tạo, chọn nhiên liệu, công suất và nắm các lưu ý an toàn.
Lò nước nóng là gì?
Lò nước nóng là thiết bị dùng nhiệt từ quá trình đốt dầu, gas, than hoặc sinh khối để nâng nhiệt độ của nước, rồi bơm nước nóng tới nơi sử dụng. Khác với lò hơi, thiết bị này không đun nước tới mức chuyển thành hơi. Tài liệu của Cơ quan Bảo vệ Môi trường Hoa Kỳ (EPA) cũng mô tả hot water boiler là loại nồi hơi cấp nước nóng cho tắm giặt, rửa và sưởi, nhưng không sinh hơi.
Thiết bị này còn được gọi là nồi đun nước nóng, nồi nước nóng hoặc hot water boiler. Quy chuẩn an toàn của Việt Nam dùng tên gọi nồi đun nước nóng.
Loại lò công nghiệp khác với máy nước nóng gia đình hay bình nóng lạnh ở quy mô. Một lò công nghiệp cấp nước nóng cho cả tòa nhà, dây chuyền sản xuất hoặc trang trại, chạy liên tục nhiều giờ mỗi ngày và cần người vận hành được đào tạo.
Lò nước nóng khác lò hơi và lò dầu tải nhiệt thế nào?
Ba thiết bị này khác nhau ở chất mang nhiệt: loại thứ nhất dùng nước ở dạng lỏng, lò hơi dùng hơi nước, lò dầu tải nhiệt dùng dầu truyền nhiệt. Chất mang nhiệt quyết định nhiệt độ cấp được, áp suất làm việc và cách vận hành.
| Tiêu chí | Lò nước nóng | Lò hơi | Lò dầu tải nhiệt |
| Chất mang nhiệt | Nước lỏng | Hơi nước | Dầu truyền nhiệt |
| Ứng dụng điển hình | Nước nóng sinh hoạt, sưởi, rửa, nuôi trồng | Hấp, sấy, nấu, tiệt trùng, nhuộm | Gia nhiệt nhiệt độ cao cho ép, sấy, phản ứng |
Cách tự xác định nhu cầu khá đơn giản:
- Cần hơi để hấp, sấy, tiệt trùng hoặc gia nhiệt trực tiếp bằng hơi: chọn lò hơi công nghiệp.
- Cần nhiệt độ cao nhưng muốn giữ áp suất hệ thống thấp: cân nhắc lò dầu tải nhiệt.
- Chỉ cần nước nóng cho sinh hoạt, vệ sinh, sưởi hoặc nuôi trồng: lò đun nước nóng riêng thường là lựa chọn gọn hơn.
Nhiều nhà máy có cả nhu cầu hơi lẫn nước nóng. Khi đó, có thể dùng lò hơi kết hợp bộ trao đổi nhiệt để lấy nước nóng, hoặc đầu tư riêng một lò. Lựa chọn nào kinh tế hơn tùy tỷ lệ giữa hai nhu cầu
Cấu tạo lò nước nóng gồm những bộ phận nào?
Thiết bị gồm năm cụm chính: buồng đốt, thân lò và bề mặt trao đổi nhiệt, hệ tuần hoàn nước, thiết bị an toàn và điều khiển, hệ xử lý khói bụi. Sơ đồ dưới đây đánh số theo thứ tự các mục.
Buồng đốt và thiết bị đốt
Buồng đốt là nơi nhiên liệu cháy và tạo ra khói nóng. Lò đốt dầu hoặc gas dùng béc đốt (burner) có thể điều chỉnh lửa theo nhiệt độ nước. Lò đốt than, củi, biomass dùng ghi đốt hoặc buồng đốt tầng sôi, cần thêm hệ cấp liệu và tháo tro. Buồng đốt thiết kế không đúng nhiên liệu sẽ cháy không kiệt, tốn nhiên liệu và nhiều khói.
Thân lò và bề mặt trao đổi nhiệt
Thân lò chứa nước và các ống trao đổi nhiệt. Ở lò ống lửa, khói nóng đi trong ống, nước bao quanh bên ngoài. Ở lò ống nước, nước chạy trong ống, khói đi bên ngoài. Bề mặt ống bám cặn hoặc muội sẽ truyền nhiệt kém, khói thải ra nóng hơn và lò tốn nhiên liệu hơn.
Bơm tuần hoàn, bình giãn nở và bồn chứa
Đây là cụm tạo nên khác biệt so với lò hơi. Bơm tuần hoàn đẩy nước qua lò và tới nơi sử dụng. Bình giãn nở hấp thụ phần thể tích tăng thêm khi nước nóng lên, giữ áp suất hệ thống ổn định. Bồn chứa trữ nước nóng để đáp ứng giờ cao điểm. Nếu bơm dừng mà lò vẫn đốt, nước trong lò có thể quá nhiệt cục bộ, gây hư hỏng và mất an toàn.
Thiết bị an toàn, đo lường và điều khiển
Cụm này gồm van an toàn, áp kế, nhiệt kế, cảm biến nhiệt độ, bảo vệ thiếu nước và tủ điều khiển. Bộ điều khiển tăng giảm lửa hoặc tắt đầu đốt khi nước đạt nhiệt độ cài đặt. Thiết bị an toàn phải được kiểm tra định kỳ vì đây là lớp bảo vệ cuối cùng khi vận hành sai.
Hệ xử lý khói bụi
Lò đốt nhiên liệu rắn như than, củi, biomass cần hệ xử lý khói bụi trước ống khói. Tùy nhiên liệu và yêu cầu môi trường, hệ này có thể gồm cyclone đa cấp, bộ lọc túi vải hoặc lọc bụi ướt. Lò đốt gas thường cần hệ xử lý đơn giản hơn.
Nguyên lý hoạt động của lò nước nóng
Thiết bị hoạt động theo một vòng tuần hoàn gồm bốn bước:
- Đốt nhiên liệu: nhiên liệu cháy trong buồng đốt, tạo khói nóng.
- Truyền nhiệt: khói nóng đi qua bề mặt ống, truyền nhiệt cho nước trong lò.
- Cấp nước nóng: bơm tuần hoàn đẩy nước nóng tới bồn chứa, bộ trao đổi nhiệt hoặc dàn sưởi.
- Hồi nước và điều khiển: nước đã nguội quay về lò để gia nhiệt lại. Bộ điều khiển giữ nhiệt độ cài đặt bằng cách tăng, giảm hoặc ngắt lửa.
[VỊ TRÍ ẢNH 3: sơ đồ dòng nhiên liệu, khói, nước cấp, nước hồi do Betech vẽ] Nguyên lý tuần hoàn nước của lò nước nóng công nghiệp
Hệ thống có hai cách bố trí. Ở vòng kín, nước nóng chỉ đi qua bộ trao đổi nhiệt hoặc dàn sưởi rồi hồi về, lượng nước bù rất ít. Ở vòng hở, nước nóng được dùng trực tiếp cho tắm giặt, vệ sinh, nên lò phải liên tục nhận nước mới. Vòng hở cần xử lý nước kỹ hơn vì nước mới mang theo khoáng chất gây cáu cặn.
Các loại lò nước nóng phổ biến
Có hai cách phân loại phổ biến: nhiên liệu đốt và kết cấu truyền nhiệt.
Theo nhiên liệu: dầu, gas, than, củi và biomass
| Nhiên liệu | Phù hợp khi | Lưu ý |
| Dầu DO, FO | Cần lắp nhanh, mặt bằng nhỏ, tự động hóa cao | Chi phí nhiên liệu phụ thuộc giá dầu |
| Gas (LPG, CNG) | Khách sạn, bệnh viện, khu dân cư cần sạch, ít khói | Cần nguồn cung gas ổn định, tuân thủ an toàn khí |
| Than | Nhà máy có sẵn kho, hạ tầng xử lý tro | Phải đầu tư xử lý khói bụi, kiểm soát khí thải |
| Củi, biomass (củi băm, trấu, viên nén) | Vùng có nguồn sinh khối rẻ, ổn định | Cần kho chứa, cấp liệu, xử lý tro và khói bụi |
Với nhiên liệu sinh khối, độ ẩm và độ đồng đều của nhiên liệu ảnh hưởng lớn tới độ ổn định của lò. Doanh nghiệp đang có sẵn trấu, củi băm hoặc viên nén có thể xem thêm bài lò hơi biomass để hiểu đặc tính từng loại.
Theo kết cấu: ống lửa và ống nước
Lò ống lửa có kết cấu gọn, dung tích nước lớn nên nhiệt độ ít dao động, phù hợp công suất nhỏ và vừa 【Kỹ thuật điền dải công suất】. Lò ống nước chịu được công suất lớn hơn và đáp ứng tải nhanh hơn, thường dùng cho nhà máy có nhu cầu nước nóng lớn.
Lò đốt nhiên liệu rắn có thể dùng công nghệ đốt tương tự lò hơi như ghi tĩnh, ghi xích hoặc tầng sôi. Lựa chọn công nghệ phụ thuộc dạng nhiên liệu và công suất.
Ưu điểm
Khi công nghệ chỉ yêu cầu sử dụng nước nóng thì lò nước nóng có nhiều ưu điểm hơn so với lò hơi:
- Gia nhiệt cho nước mà không chuyển pha, tại thiết bị sử dụng không cần thiết bị trao đổi nhiệt từ hơi sang nước
- Nước nóng lên mà không chuyển pha sẽ giảm thiểu quá trình hình thành cáu cặn trong lò, đường ống và thiết bị trao đổi nhiệt
- Áp lực lò nước nóng thấp, giảm thiểu các nguy mất an toàn do nổ áp lực
- Hiệu suất trao đổi nhiệt cao hơn do môi chất ở thể lỏng
- Nhiệt độ khói thải thấp, lượng khói phát thải được xử lý và đạt chuẩn theo TCVN
- Hệ thống không cần các thiết bị kiểm soát mức nước, áp suất nghiêm ngặt như lò hơi
- Hệ thống điều khiển nhiệt đơn giản, tin cậy
- Tiết kiệm diện tích lắp đặt và chi phí đầu tư.
Ứng dụng của lò nước nóng
Lò nước nóng đáp ứng được yêu cầu cho nhiều ngành nghề, lĩnh vực như: gia nhiệt, hoá chất, thực phẩm, thuốc lá, dệt, in ấn, giấy, bệnh viện…Trong các nhà máy công nghiệp người ta sử dụng lò nước nóng để cung cấp nhiệt, cung cấp hơi và dẫn nguồn nhiệt, nguồn hơi để đung nóng nước với khối lượng lớn. Một số nhà máy lớn sử dụng thiết bị đun nước nóng bằng hơi để đun nấu, thanh trùng như nhà máy nước giải khát, nhà máy nước mắm, tương hay dầu thực vật,…
Tính toán & thiết kế: Theo tiêu chuẩn ASME, EC, AS.
Quy trình chế tạo: Theo tiêu chuẩn TCVN (TCVN 7704 – 2007; TCVN 6413 – 1998; TCVN 8366 – 2010)
Vật liệu nồi hơi: ống thép không hàn
Quá trình hàn: hàn hồ quang điện và tiến hành kiểm tra bằng tia X.
Uốn: ống được tạo hình sau khi ra khỏi máy uốn ống đảm bảo kích thước bao ngoài ống đạt độ chính xác và thỏa mãn tiêu chuẩn GB/T17410.
Kiểm tra áp suất nước: sau khi tạo hình lõi ống, kiểm tra áp suất nước cho ống nồi hơi được tiến hành trước khi xuất xưởng .
Vật tư đầu vào đầy đủ chứng chỉ CO, CQ được kiểm tra trước khi sử dụng. Các mối hàn được hàn bằng máy hàn tự động, kiểm tra bằng phương pháp không phá hủy, siêu âm và kiểm tra từ tính, kiểm tra thâm nhập. Được test áp lực đầy đủ, áp suất test bằng 1,5 lần áp suất thiết kế.
Thử nghiệm thủy tĩnh sẽ được thực hiện để thử bền và thử kín thân nồi hơi. Áp suất thử nghiệm là 1,5 lần áp suất thiết kế. Quá trình thử nghiệm dưới sự chỉ đạo của các chuyên viên của trung tâm kiểm định các thiết bị áp lực. Kết quả thử nghiệm làm cơ sở để cấp hồ sơ kiểm định cho nồi hơi
Lưu ý an toàn, xử lý nước và kiểm định lò nước nóng
Thiết bị vận hành ở nhiệt độ và áp suất thấp hơn lò hơi nhưng vẫn là thiết bị chịu nhiệt, chịu áp. Doanh nghiệp cần chú ý bốn nhóm vấn đề sau.
Mốc 115°C và quy chuẩn an toàn. QCVN 01:2008/BLĐTBXH về an toàn lao động nồi hơi và bình chịu áp lực áp dụng cho nồi đun nước nóng có nhiệt độ môi chất trên 115°C. Lò thuộc phạm vi này phải tuân thủ các yêu cầu về thiết kế, chế tạo, lắp đặt, vận hành và kiểm định của quy chuẩn. Với lò dưới mốc 115°C, doanh nghiệp nên hỏi đơn vị cung cấp và cơ quan chuyên môn về yêu cầu áp dụng cụ thể 【Pháp chế xác nhận trước khi đăng】.
Xử lý nước. Nước cứng tạo cáu cặn trên bề mặt ống, làm giảm truyền nhiệt và có thể gây quá nhiệt cục bộ. Oxy hòa tan gây ăn mòn đường ống và thân lò. Hệ vòng hở cần làm mềm nước kỹ hơn vì nhận nước mới liên tục. EPA cũng lưu ý các hệ thống nồi hơi cần xả đáy để kiểm soát nồng độ chất rắn hòa tan.
Vận hành. Không đốt lò khi bơm tuần hoàn chưa chạy. Kiểm tra van an toàn, áp kế, bình giãn nở và rò rỉ đường ống theo lịch 【tần suất theo sổ tay vận hành Betech】. Người vận hành phải được hướng dẫn về quy trình khởi động, dừng lò và xử lý sự cố.
Khí thải. Lò đốt than, củi, biomass phải kiểm soát khí thải theo QCVN 19:2024/BTNMT về khí thải công nghiệp, có hiệu lực từ ngày 01/7/2025. Việc đạt quy chuẩn phụ thuộc vào hệ xử lý đi kèm và cách vận hành thực tế. Betech cung cấp dịch vụ bảo dưỡng, bảo trì giúp duy trì lò ổn định và an toàn.
Giá lò nước nóng phụ thuộc vào những yếu tố nào?
Giá thiết bị không có một mức chung vì mỗi công trình có nhu cầu và cấu hình khác nhau. Các yếu tố chính quyết định chi phí đầu tư gồm:
- Công suất (kW, kcal/h hoặc Gcal/h)
- Nhiệt độ và áp suất làm việc
- Nhiên liệu và công nghệ đốt: béc đốt dầu, gas hay ghi đốt, tầng sôi cho nhiên liệu rắn
- Kết cấu: ống lửa hay ống nước
- Mức tự động hóa của hệ cấp liệu và điều khiển
- Thiết bị đi kèm: bơm tuần hoàn, bình giãn nở, bồn chứa, hệ xử lý nước
- Hệ xử lý khói bụi với nhiên liệu rắn
- Vận chuyển, lắp đặt và kiểm định
Bên cạnh giá mua, doanh nghiệp nên tính chi phí vận hành hằng năm: nhiên liệu, điện cho bơm và quạt, nhân công, hóa chất xử lý nước và bảo dưỡng. Với lò chạy nhiều giờ mỗi ngày, nên so sánh tổng chi phí trong nhiều năm thay vì chỉ so giá mua, vì chọn đúng nhiên liệu quan trọng không kém chọn đúng lò.
Doanh nghiệp chưa muốn đầu tư thiết bị có thể tham khảo dịch vụ bán nhiệt, cho thuê lò của Betech 【xác nhận dịch vụ có áp dụng cho nhu cầu nước nóng】.
Câu hỏi thường gặp về lò nước nóng
Lò nước nóng và nồi hơi có giống nhau không? Không. Nồi hơi (lò hơi) đun nước thành hơi để dùng cho hấp, sấy, tiệt trùng. Lò đun nước nóng chỉ nâng nhiệt độ của nước và cấp nước nóng ở dạng lỏng. Hai thiết bị có cấu tạo gần giống nhau nhưng khác chất mang nhiệt, nhiệt độ, áp suất và cách vận hành.
Lò nước nóng có phải kiểm định không? Nồi đun nước nóng có nhiệt độ môi chất trên 115°C thuộc phạm vi QCVN 01:2008/BLĐTBXH và phải tuân thủ yêu cầu kiểm định của quy chuẩn này. Với lò dưới 115°C, doanh nghiệp nên trao đổi với đơn vị cung cấp và cơ quan chuyên môn để biết yêu cầu áp dụng 【Pháp chế xác nhận】.
Lò đun nước nóng đốt củi, trấu được không? Được, nếu lò được thiết kế cho nhiên liệu sinh khối. Lò cần buồng đốt, hệ cấp liệu và hệ xử lý khói bụi phù hợp với dạng nhiên liệu. Nhiên liệu càng khô và đồng đều, lò càng cháy ổn định và giữ nhiệt độ nước dễ hơn.
Lò nước nóng cấp được nước bao nhiêu độ? Nhiệt độ nước ra phụ thuộc thiết kế lò và áp suất hệ thống. Lò của Betech cấp nước tối đa 【Kỹ thuật điền】°C. Nếu quy trình cần nhiệt độ cao hơn, doanh nghiệp có thể cân nhắc lò hơi hoặc lò dầu tải nhiệt.
Nên chọn lò nước nóng hay heat pump? Lò đốt nhiên liệu hợp với nhu cầu lớn, chạy liên tục và có nhiên liệu giá tốt. Heat pump hợp với nhu cầu vừa, nhiệt độ không quá cao và nơi có giá điện hợp lý. Nhiều công trình kết hợp cả hai để cân bằng chi phí đầu tư và chi phí vận hành.
Có dùng lò hơi để cấp nước nóng được không? Được, bằng cách cho hơi đi qua bộ trao đổi nhiệt để làm nóng nước. Cách này hợp lý khi nhà máy đã có lò hơi và nhu cầu nước nóng nhỏ so với nhu cầu hơi. Nếu nước nóng là nhu cầu chính, một lò riêng thường đơn giản hơn trong vận hành.
Kết luận
Lò nước nóng là lựa chọn phù hợp khi doanh nghiệp cần lượng nước nóng lớn, ổn định và có nguồn nhiên liệu đốt với chi phí hợp lý. Nếu quy trình cần hơi hoặc nhiệt độ cao, lò hơi hay lò dầu tải nhiệt sẽ đáp ứng tốt hơn. Betech chế tạo nhiều dòng lò cấp nhiệt, nên có thể tư vấn đúng thiết bị cho đúng nhu cầu nhiệt.

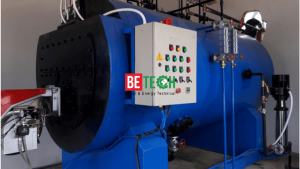

Lò nước nóng Betech: thông số và dự án
Thông số kỹ thuật
- Công suất tối đa: 50 Gcal/h
- Áp suất tối đa: 10 Bar(g)
- Nhiệt độ nước: lên đến 1300C
- Dung dịch làm nóng: Nước
- Hiệu suất: 82%-85%
- Tuổi thọ vận hành cao & đáng tin cậy
- Được thiết kế theo công nghệ Đức
- Tiêu chuẩn thiết kế: ASME|EN Standard
- Nhiên liệu: Than Biomass( trấu, viên gỗ nén, trấu viên, củi băm..)
