Lò Hơi Ống Lửa: Cấu Tạo, Nguyên Lý Và Cách Chọn Phù Hợp

Lò hơi ống lửa là loại lò sinh hơi trong đó khói nóng đi bên trong các ống, còn nước bao quanh phía ngoài để nhận nhiệt và hóa hơi. Đây là kết cấu quen thuộc ở nhiều nhà máy cần hơi cho gia nhiệt, chế biến hoặc giặt là. Bài viết giải thích cấu tạo, nguyên lý, các cách phân loại, điểm khác với lò hơi ống nước và những thông tin cần chuẩn bị để chọn cấu hình phù hợp với nhu cầu sản xuất.

Giới Thiệu Về Lò Hơi Ống Lửa

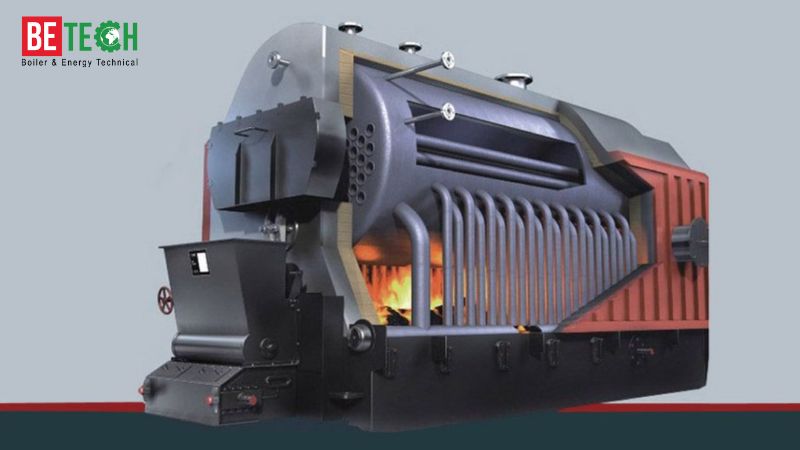

Lò hơi ống lửa, còn gọi là nồi hơi ống lửa (fire-tube boiler), là thiết bị dùng nhiệt từ quá trình đốt nhiên liệu để biến nước thành hơi. Tên gọi này mô tả cách bố trí bề mặt trao đổi nhiệt: khí nóng đi trong ống, nước nằm phía ngoài ống. Ngọn lửa chỉ cháy trong ống lò hoặc buồng đốt, các chùm ống phía sau chủ yếu có khói nóng đi qua.

Trong hệ thống các loại lò hơi công nghiệp, lò ống lửa là một nhóm được phân loại theo kết cấu, song song với nhóm lò ống nước. Thiết bị này thường cấp hơi cho các công đoạn gia nhiệt, nấu, hấp sấy trong chế biến thực phẩm hoặc giặt là công nghiệp. Nếu nhà máy chỉ cần nước nóng, nên xem xét thiết bị đun nước nóng thay vì lò sinh hơi.

Cấu Tạo Của Lò Hơi Ống Lửa

Cách bố trí khói trong ống và nước bên ngoài quyết định vai trò của từng bộ phận trong lò. Cấu tạo lò hơi ống lửa thường gồm các bộ phận chính trong bảng dưới đây.

Bộ phận	Vai trò
Thân lò chịu áp	Chứa nước, hơi và chịu áp suất làm việc
Ống lò hoặc buồng đốt	Nơi nhiên liệu cháy, nhận nhiệt nhiều nhất
Chùm ống lửa	Dẫn khói nóng, truyền nhiệt sang nước
Mặt sàng	Giữ hai đầu ống, ngăn phía khói với phía nước
Khoang nước, khoang hơi	Chứa nước nhận nhiệt, tạo chỗ cho hơi tách khỏi nước
Buồng đảo chiều	Đổi hướng khói giữa các lượt đi



Thân Lò Và Các Bộ Phận Trao Đổi Nhiệt

Thân lò là phần vỏ thép chịu áp, khác với lớp bảo ôn bọc bên ngoài để giảm thất thoát nhiệt. Bên trong, ống lò hoặc buồng đốt nhận nhiệt mạnh nhất, sau đó khói đi vào chùm ống lửa và tiếp tục truyền nhiệt sang nước.

Hai đầu ống được cố định trên mặt sàng. Mực nước phải luôn ngập các bề mặt nhận nhiệt, còn phần phía trên mực nước là khoang hơi, nơi hơi tách khỏi nước trước khi ra van hơi chính. Vì vậy thân lò sinh hơi không chứa đầy nước khi vận hành.

Hệ Thống Phụ Trợ Và Thiết Bị Kiểm Soát

Ngoài thân lò, hệ thống cần thiết bị phụ trợ để cấp nước, cấp nhiên liệu và kiểm soát an toàn. Nhóm cấp nước gồm bơm cấp cùng thiết bị xử lý nước. Hệ thống cấp nhiên liệu tùy thiết kế, có thể là đầu đốt dầu hoặc khí, cũng có thể là buồng đốt nhiên liệu rắn.

Nhóm kiểm soát gồm van hơi chính, đồng hồ áp suất, thiết bị đo mức nước cùng các bảo vệ cạn nước và quá áp. Bộ hâm nước tận dụng nhiệt khói thải để làm nóng nước cấp và chỉ có khi cấu hình được trang bị. Không phải lò hơi ống lửa nào cũng dùng đầu đốt dầu, khí hoặc có bộ hâm nước.

Nguyên Lý Hoạt Động Của Lò Hơi Ống Lửa

Từ chức năng các bộ phận, có thể hình dung nguyên lý lò hơi ống lửa qua hai dòng tách biệt: khói nóng và nước, hơi.

Đường Đi Của Khói Và Quá Trình Sinh Hơi

Nhiên liệu cháy trong ống lò hoặc buồng đốt tạo ra khí nóng nhiệt độ cao. Khói đi qua ống lò rồi vào các chùm ống lửa, nhiệt truyền qua thành kim loại sang nước bao quanh. Nước sôi và sinh hơi, hơi tích tụ ở khoang hơi phía trên.

Khói và nước luôn ở hai phía riêng biệt của bề mặt trao đổi nhiệt, không trộn lẫn. Sau khi nhả nhiệt, khói qua thiết bị thu hồi nhiệt hoặc xử lý khí thải nếu có rồi thoát ra ống khói. Hơi được dẫn qua van hơi chính tới hệ thống phân phối và thiết bị sử dụng.

Ý Nghĩa Của Số Pass Trong Đường Khói

Pass là một lượt đi của khói nóng theo thiết kế đường khói bên trong lò. Ở một lò hơi ống lửa 3 pass có kết cấu điển hình, ống lò tạo lượt thứ nhất, các chùm ống lửa phía sau tạo lượt thứ hai và thứ ba. Khói đổi hướng giữa các lượt nhờ buồng đảo chiều ở hai đầu lò.

Số pass vì vậy mô tả số lần khói đi dọc chiều dài lò, không phải số ống hay số đầu đốt.

Các Cách Phân Loại Lò Hơi Ống Lửa

Số pass chỉ là một tiêu chí mô tả cấu hình. Một lò hơi ống lửa có thể đồng thời thuộc nhiều nhóm phân loại.

Phân Loại Theo Bố Trí Và Hành Trình Khói

Theo cách đặt thân lò, có dạng đứng và dạng nằm ngang. Lò hơi ống lửa nằm ngang thường gặp trong công nghiệp, còn dạng đứng chiếm ít diện tích sàn hơn. Theo hành trình khói, hay gặp lò hai pass và ba pass, ngoài ra còn những thiết kế khác.

Buồng đảo chiều cũng là một tiêu chí phân biệt. Kiểu ướt được nước bao quanh nên vách buồng cũng nhận nhiệt, còn kiểu khô lót vật liệu chịu lửa và không có nước bao quanh. Tên kiểu bố trí không đủ để suy ra kích thước nhà lò, cần đối chiếu bản vẽ cụ thể.

Phân Biệt Kết Cấu Lò Với Nhiên Liệu Sử Dụng

Ống lửa và ống nước là cách phân loại theo kết cấu trao đổi nhiệt. Dầu, khí hay nhiên liệu rắn là cách phân loại theo nhiên liệu. Trong khi đó, ghi tĩnh, ghi xích và tầng sôi mô tả công nghệ đốt.

Chẳng hạn, nhiều lò hơi đốt dầu/khí dùng kết cấu ống lửa, nhưng tên gọi theo nhiên liệu không cho biết đầy đủ kết cấu bên trong. Một số hệ thống còn kết hợp phần ống nước với phần ống lửa trong cùng tổ hợp. Vì vậy không nên xếp mọi lò đốt biomass vào nhóm ống lửa thuần túy.

So Sánh Lò Hơi Ống Lửa Và Lò Hơi Ống Nước

Hiểu đúng cách phân loại giúp so sánh công bằng lò hơi ống lửa với lò hơi ống nước. Bảng dưới đây đối chiếu các tiêu chí thường được cân nhắc khi lựa chọn.

Tiêu chí	Lò hơi ống lửa	Lò hơi ống nước
Bố trí môi chất	Khói nóng trong ống, nước phía ngoài	Nước hoặc hỗn hợp nước và hơi trong ống, nguồn nhiệt phía ngoài
Phạm vi ứng dụng	Đối chiếu thông số cấu hình với tải thực tế	Có nhiều thiết kế đáp ứng nhu cầu áp suất và công suất cao
Đáp ứng tải	Xét lượng nước trong lò, điều khiển và dải điều chỉnh	Đánh giá theo dữ liệu từng thiết kế, không theo tên công nghệ
Lắp đặt và bảo trì	Kiểm tra không gian tiếp cận ống và thiết bị	Kiểm tra bố trí giàn ống cùng phạm vi lắp tại chỗ
Chi phí sử dụng	So trên cùng nhu cầu hơi và phạm vi hệ thống	So trên cùng nhiên liệu, nước cấp và thời gian vận hành



Khi đánh giá ưu nhược điểm lò hơi ống lửa, cần gắn từng nhận định với điều kiện cụ thể. Cấu hình chế tạo thành cụm tại xưởng thuận lợi khi triển khai, nhưng vẫn cần kiểm tra đường vận chuyển và không gian bảo trì.

Khi nhà máy cần áp suất cao, hơi quá nhiệt hoặc tải vượt khả năng của phương án đang xét, nên mở rộng so sánh sang lò ống nước. Đồng thời, không thể kết luận mọi lò ống lửa đều kém hiệu suất, rẻ hơn hay chỉ dùng được dưới một mức công suất cố định.

Cách Chọn Lò Hơi Ống Lửa Theo Nhu Cầu Sản Xuất

Từ bảng so sánh, bước tiếp theo là chuyển nhu cầu của nhà máy thành yêu cầu kỹ thuật cụ thể. Dữ liệu càng đầy đủ thì cấu hình đề xuất càng sát thực tế.

Bảy Nhóm Thông Tin Cần Chuẩn Bị

Bảng dưới đây có thể dùng như phiếu thu thập dữ liệu trước khi trao đổi với nhà cung cấp lò hơi ống lửa.

Thông tin	Ý nghĩa lựa chọn	Dữ liệu cần chuẩn bị
1. Nhu cầu hơi theo thời gian	Xác định tải thấp, bình thường, cao nhất	Thiết bị dùng hơi, lịch ca, số liệu tiêu thụ
2. Áp suất và chất lượng hơi	Phù hợp yêu cầu tại điểm sử dụng	Thông số dây chuyền, hơi bão hòa hay quá nhiệt
3. Nhiên liệu dự kiến	Chọn hệ thống đốt và đánh giá chi phí	Loại nhiên liệu, đặc tính, nguồn cung, kho chứa
4. Nước cấp và nước ngưng hồi	Xác định xử lý nước, thu hồi nhiệt	Kết quả phân tích nước, nhiệt độ nước cấp, lượng nước ngưng hồi
5. Mặt bằng và hạ tầng	Bảo đảm lắp đặt, bảo trì, đấu nối	Kích thước nhà lò, lối vận chuyển, điện, nước, đường khói
6. Điều khiển và nhân sự	Phù hợp chế độ ca và giám sát	Mức tự động hóa, giao diện điều khiển, năng lực vận hành
7. Phạm vi dự án và hồ sơ	So sánh báo giá, làm cơ sở nghiệm thu	Danh mục thiết bị, yêu cầu môi trường, hồ sơ kỹ thuật, phương án dự phòng



Trong bảng trên, tải hơi là lượng hơi nhà máy tiêu thụ theo thời gian, thường thay đổi theo ca và công đoạn. Vì vậy cần ghi nhận cả mức thấp nhất, mức thường xuyên và mức cao nhất, không chỉ một con số trung bình.

Công suất sinh hơi là lượng hơi lò tạo ra trong một giờ, khác với công suất nhiệt là lượng nhiệt lò cung cấp. Áp suất làm việc là mức vận hành thực tế, còn áp suất thiết kế là mức kết cấu lò được tính toán để chịu. Mức dự phòng công suất nên tính theo dữ liệu tải của từng dự án, không áp một tỷ lệ chung.

Vì Sao Không Nên Chọn Chỉ Theo Số Pass?

Số pass thường được nhắc đến như một chỉ số chất lượng, nhưng thực chất chỉ mô tả một khía cạnh của kết cấu đường khói.

Hiệu quả thực tế còn phụ thuộc diện tích bề mặt truyền nhiệt, hệ thống đốt, thiết bị thu hồi nhiệt và mức tải lò vận hành thường xuyên. Lò thường xuyên chạy non tải có thể không đạt hiệu quả như kỳ vọng.

Khi so sánh hiệu suất, cần thống nhất cơ sở tính toán, loại nhiên liệu cùng điều kiện thử. Con số hiệu suất không kèm điều kiện chưa đủ để kết luận lò ba pass tốt hơn lò hai pass.

Các Yếu Tố Ảnh Hưởng Đến Giá Lò Hơi Ống Lửa

Những thông tin vừa chuẩn bị cũng là cơ sở để nhà cung cấp lập báo giá. Giá lò hơi ống lửa thay đổi chủ yếu theo năm nhóm yếu tố sau:

• Công suất sinh hơi và thông số hơi yêu cầu.
• Kết cấu lò, kiểu buồng đảo chiều và vật liệu chế tạo.
• Hệ thống đốt phù hợp với nhiên liệu sử dụng.
• Thiết bị phụ trợ, xử lý nước, thu hồi nhiệt và mức tự động hóa.
• Vận chuyển, lắp đặt, chạy thử và các dịch vụ đi kèm.

Giá thân lò không đại diện cho chi phí của toàn hệ thống. Khi đánh giá phương án, nên xét chi phí đầu tư cùng chi phí nhiên liệu, điện, nước, bảo trì và thời gian dừng máy. Mỗi báo giá cần ghi rõ hạng mục bao gồm, hạng mục loại trừ và thời điểm chào giá.

Lưu Ý Về Nước Cấp Và Bảo Trì Lò Hơi Ống Lửa

Sau khi lò vận hành, chi phí sử dụng và độ bền của lò phụ thuộc nhiều vào chất lượng nước cấp cùng việc giữ bề mặt truyền nhiệt sạch.

Kiểm Soát Cáu Cặn Và Bám Bẩn Bề Mặt Truyền Nhiệt

Bề mặt truyền nhiệt của lò hơi ống lửa có thể bám bẩn ở cả hai phía. Phía nước là cáu cặn từ khoáng chất trong nước cấp, phía khói là muội và tro bám trên thành ống.

Cả hai lớp bám đều cản trở truyền nhiệt, khiến lò tốn nhiên liệu hơn cho cùng lượng hơi. Cáu cặn phía nước còn làm thành kim loại nóng hơn bình thường, ảnh hưởng độ bền của ống và mặt sàng. Vì vậy xử lý nước và xả lò cần theo hồ sơ thiết bị cùng kết quả phân tích nước, lịch xả và liều hóa chất do người có chuyên môn xác định.

Theo Dõi Bất Thường Và Lập Kế Hoạch Bảo Trì

Bên cạnh kiểm soát nước, theo dõi biểu hiện bất thường giúp phát hiện sớm vấn đề. Các dấu hiệu sau cho thấy lò hơi ống lửa cần được đánh giá:

• Tiêu hao nhiên liệu tăng trong khi điều kiện sản xuất tương đương.
• Lò khó duy trì áp suất hoặc lưu lượng hơi như trước.
• Rò rỉ hơi, nước hoặc khói tại các mối nối và cửa lò.

Một biểu hiện có thể do nhiều nguyên nhân, nên không tự suy đoán và xử lý. Thiết bị bảo vệ mức nước, áp suất cùng van an toàn cần được kiểm tra định kỳ theo hướng dẫn của nhà chế tạo. Khi xuất hiện dấu hiệu bất thường, nhà máy có thể dùng dịch vụ bảo trì lò hơi để người có chuyên môn kiểm tra tổng thể hệ thống.

Kết Luận

Lò hơi ống lửa là phương án đáng cân nhắc khi nhu cầu hơi, áp suất và chế độ tải của nhà máy nằm trong khả năng của cấu hình đang xét. Khi cần áp suất cao, hơi quá nhiệt hoặc tải hơi vượt khả năng của phương án này, nên so sánh thêm với lò hơi ống nước. Để nhận tư vấn và báo giá lò hơi ống lửa theo nhu cầu hơi, nhiên liệu và mặt bằng thực tế, liên hệ Betech:
