Hệ thống xử lý khí thải lò hơi là tổ hợp thiết bị giảm bụi và các chất ô nhiễm trong dòng khói trước khi thải ra môi trường. Cấu hình phù hợp phụ thuộc vào nhiên liệu, đặc tính khí thải và yêu cầu đầu ra của từng cơ sở. Bài viết trình bày cấu tạo, các công nghệ thường gặp, cách lựa chọn và những lưu ý khi vận hành hệ thống.
Đánh Giá Các Thành Phần Khí Thải Lò Hơi
Trước khi chọn thiết bị, cần biết khí thải chứa những gì. Một hệ thống xử lý khí thải lò hơi chỉ hiệu quả khi xử lý đúng chất ô nhiễm mà lò thực sự phát sinh.
Bụi Và Các Chất Ô Nhiễm Dạng Khí
Khi xử lý khí thải lò hơi công nghiệp, khí thải được chia thành hai nhóm chính là bụi dạng hạt rắn và các chất ô nhiễm dạng khí. Hai nhóm này cần công nghệ xử lý khác nhau, nên lọc được bụi không có nghĩa đã xử lý được khí ô nhiễm.
| Nhóm thông số | Đặc điểm |
| Bụi, tro bay | Hạt rắn bị dòng khí cuốn theo, đặc tính phụ thuộc nhiên liệu và quá trình cháy |
| SO₂ (lưu huỳnh đioxit) | Liên quan đến hàm lượng lưu huỳnh trong nhiên liệu |
| NOx (các oxit nitơ) | Hình thành trong quá trình cháy, phụ thuộc nhiệt độ và điều kiện cháy |
| CO (cacbon monoxit) | Có thể tăng khi quá trình cháy không hoàn toàn |
Tùy nhiên liệu và yêu cầu đánh giá, khí thải còn có thể có các thông số khác. Thành phần và nồng độ phát thải không giống nhau giữa các loại nhiên liệu hay các lò.
Ảnh Hưởng Của Nhiên Liệu Và Chế Độ Vận Hành
Lò đốt than, sinh khối, dầu và khí có đặc tính phát thải khác nhau. Với nhiên liệu rắn, lượng tro, độ ẩm và thành phần nhiên liệu ảnh hưởng lớn đến bụi và khí thải. Tải vận hành và chất lượng cháy cũng làm khí thải thay đổi theo từng thời điểm.
Sinh khối vẫn phát sinh bụi và khí ô nhiễm, lò đốt khí vẫn cần được đánh giá phát thải. Màu khói cũng không thay thế được kết quả đo, vì nhiều chất ô nhiễm không nhìn thấy bằng mắt.

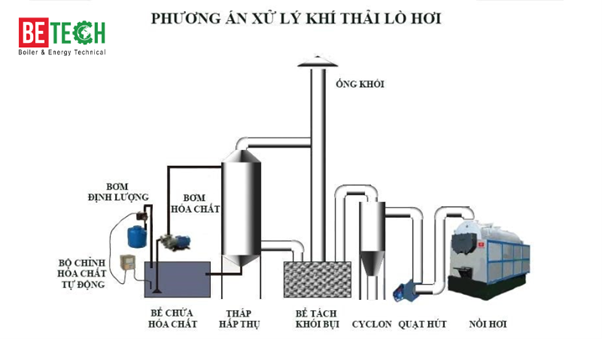

Cấu Tạo Của Hệ Thống Xử Lý Khí Thải Lò Hơi
Sau khi xác định chất ô nhiễm cần kiểm soát, hệ thống xử lý khí thải lò hơi được tổ chức thành các nhóm thiết bị có chức năng tương ứng. Số lượng và thứ tự thiết bị thay đổi theo từng cấu hình.
Đường Dẫn Khí Và Thiết Bị Điều Chỉnh Điều Kiện Khí
Trong hệ thống xử lý khói thải lò hơi, đường ống dẫn khói đưa khí từ lò đến các công đoạn xử lý. Tùy cấu hình, hệ thống có thể có thiết bị thu hồi nhiệt hay điều chỉnh nhiệt độ khí trước khi vào thiết bị lọc. Đường ống thường được bảo ôn, chống ăn mòn và bố trí cửa kiểm tra theo thiết kế. Phun nước làm nguội không phải công đoạn bắt buộc trong mọi hệ thống.
Cụm Xử Lý Bụi Và Chất Ô Nhiễm Dạng Khí
Đây là phần chính của hệ thống xử lý khí thải lò hơi. Cụm này có thể gồm thiết bị tách bụi sơ bộ như cyclone, thiết bị thu bụi như lọc túi vải hay lọc tĩnh điện và công đoạn xử lý khí axit hay NOx khi có yêu cầu. Các thiết bị này không phải lúc nào cũng lắp nối tiếp đầy đủ, mà được chọn theo vấn đề cần giải quyết.
Quạt, Thu Gom Chất Thải Và Hệ Thống Giám Sát
Quạt hút của hệ thống xử lý khí thải lò hơi cần phù hợp với lưu lượng, nhiệt độ và trở lực của toàn hệ thống. Trở lực là mức cản dòng khí khi đi qua thiết bị và đường ống. Bụi thu được đi qua phễu, cơ cấu tháo và khu vực chứa. Với cấu hình xử lý ướt, hệ thống có thêm bơm, bể tuần hoàn và bộ tách giọt.
Thiết bị đo và vị trí lấy mẫu phục vụ việc đánh giá khí thải. Ống khói đưa khí ra môi trường theo thiết kế, nhưng tăng chiều cao ống khói không phải là công nghệ loại bỏ chất ô nhiễm.
Các Công Nghệ Xử Lý Khí Thải Lò Hơi Thường Gặp
Mỗi công nghệ xử lý khí thải lò hơi nhắm đến một nhóm chất ô nhiễm và có điều kiện làm việc riêng. Hiểu nguyên lý từng công nghệ giúp tránh chọn sai thiết bị cho vấn đề cần xử lý.
Tách Bụi Bằng Cyclone Và Cyclone Chùm
Cyclone tạo dòng khí xoáy, khiến hạt bụi văng ra thành thiết bị nhờ lực ly tâm rồi rơi xuống phễu thu. Cyclone chùm gồm nhiều cyclone nhỏ ghép song song. Thiết bị thường được dùng để xử lý bụi lò hơi ở bước sơ bộ hay giảm tải cho thiết bị lọc phía sau.
Khả năng thu bụi của cyclone phụ thuộc kích thước hạt, thiết kế và điều kiện dòng khí. Với hạt bụi mịn, cyclone đơn lẻ thường khó đáp ứng yêu cầu đầu ra. Thông tin về cấu tạo và ứng dụng có thể tham khảo tại trang cyclone đa cấp.
Lọc Bụi Bằng Túi Vải
Trong lọc túi vải, bụi được giữ lại khi khí đi qua vật liệu lọc và lớp bụi hình thành trên bề mặt túi. Cơ cấu làm sạch định kỳ tách lớp bụi này xuống phễu để duy trì khả năng lọc. Vật liệu túi được chọn theo nhiệt độ, độ ẩm, tính chất hóa học của khí và đặc tính bụi.
Túi lọc có thể hư hại do nhiệt độ cao, tàn lửa hay bết tắc khi hơi nước ngưng tụ. Túi vải chủ yếu xử lý bụi, không tự xử lý được các chất ô nhiễm dạng khí. Chi tiết về thiết bị có tại trang bộ lọc túi vải.
Lọc Bụi Tĩnh Điện
Lọc bụi tĩnh điện làm các hạt bụi tích điện rồi hút chúng bám lên bề mặt điện cực thu. Hiệu quả phụ thuộc vào đặc tính bụi, điều kiện khí và chế độ điện. Khi xem xét công nghệ này, cần đánh giá mặt bằng, quy mô, yêu cầu bảo trì và chi phí. Lọc tĩnh điện không phải lúc nào cũng tốt hơn túi vải. Phần điện cao áp chỉ do người có chuyên môn can thiệp.
Thu Bụi Ướt Và Hấp Thụ Khí Ô Nhiễm
Thu bụi ướt cho khí tiếp xúc với giọt lỏng để giữ hạt bụi. Hấp thụ là quá trình chất ô nhiễm dạng khí hòa tan hoặc phản ứng với dung dịch trong tháp hấp thụ. Hai quá trình này khác với hấp phụ, là chất ô nhiễm bám trên bề mặt vật liệu rắn.
Tháp hấp thụ cần dung dịch và điều kiện phù hợp với chất cần xử lý, phun nước thông thường không loại bỏ được mọi khí độc. Hệ thống ướt cần tính đến tách giọt, tuần hoàn dung dịch, ăn mòn và quản lý nước, bùn phát sinh, vì chất ô nhiễm chỉ chuyển sang pha lỏng chứ không tự biến mất.
Kiểm Soát NOx Và CO Theo Nguyên Nhân Phát Sinh
NOx và CO gắn chặt với quá trình cháy, nên hướng đầu tiên thường là kiểm soát quá trình cháy để giảm phát thải tại nguồn. Khi cần xử lý NOx sâu hơn, có thể xem xét công nghệ chuyên biệt như SCR (khử chọn lọc có xúc tác) hay SNCR (khử chọn lọc không xúc tác) tùy kết quả đánh giá. CO cần được đánh giá cùng chất lượng cháy và điều kiện vận hành của lò.
| Công nghệ | Đối tượng xử lý chính | Điều kiện cần xem xét |
| Cyclone, cyclone chùm | Bụi, chủ yếu hạt thô | Kích thước hạt, lưu lượng, yêu cầu đầu ra |
| Lọc túi vải | Bụi, kể cả hạt mịn | Nhiệt độ, độ ẩm, tàn lửa, tính chất hóa học của khí |
| Lọc tĩnh điện | Bụi | Đặc tính bụi, quy mô, mặt bằng, chi phí |
| Thu bụi ướt, tháp hấp thụ | Bụi, khí axit như SO₂ | Dung dịch, ăn mòn, xử lý nước và bùn |
| Kiểm soát cháy, SCR, SNCR | NOx, CO | Kết quả đánh giá, điều kiện cháy, nhiệt độ khí |
Cyclone, túi vải hay tháp rửa thông thường không phải giải pháp chung cho NOx và CO. Hiệu suất của từng công nghệ cũng chỉ có ý nghĩa khi gắn với điều kiện thử và dữ liệu đầu vào cụ thể.
Cách Lựa Chọn Công Nghệ Xử Lý
Nắm được nguyên lý từng công nghệ mới là bước đầu. Để chọn đúng hệ thống xử lý khí thải lò hơi cho một nhà máy, cần bắt đầu từ dữ liệu đầu vào và yêu cầu đầu ra.
Xác Định Dữ Liệu Đầu Vào Và Yêu Cầu Đầu Ra
Đơn vị thiết kế cần các thông tin sau để đề xuất cấu hình:
- Loại nhiên liệu và đặc tính nhiên liệu.
- Công suất lò, tải thực tế và thời gian vận hành.
- Lưu lượng khí thải tại điều kiện xác định.
- Nhiệt độ, độ ẩm và thành phần khí.
- Nồng độ bụi, đặc tính hạt và các chất ô nhiễm cần xử lý.
- Giới hạn đầu ra áp dụng cho cơ sở.
- Mặt bằng và hệ thống hiện có.
Kích thước thiết bị không thể xác định chỉ từ số tấn hơi/giờ của lò, vì lưu lượng và đặc tính khí còn phụ thuộc nhiên liệu và chế độ cháy.
Lựa Chọn Công Nghệ Phù Hợp
Từ dữ liệu trên, công nghệ được phối hợp theo vấn đề chính. Khi cần giảm bụi, có thể xem xét tách bụi sơ bộ kết hợp thiết bị thu bụi phù hợp. Khi có thêm khí axit vượt yêu cầu, cần đánh giá bổ sung công đoạn hấp thụ tương ứng. Khi vấn đề chính là NOx hay CO, cần đánh giá quá trình cháy và giải pháp chuyên biệt.
Đây là hướng lựa chọn, không phải sơ đồ áp dụng chung. Thứ tự thiết bị phải tính đến nhiệt độ, độ ẩm, ăn mòn và trở lực. Ví dụ khí đã bão hòa ẩm sau công đoạn ướt không nên dẫn thẳng vào lọc túi thông thường khi chưa đánh giá nguy cơ ngưng tụ.
Đánh Giá Đồng Bộ Với Hệ Thống Lò Hơi
Lắp thêm hệ thống xử lý khí thải lò hơi làm tăng trở lực đường khói, nên cần kiểm tra khả năng làm việc của quạt và ảnh hưởng đến chế độ áp suất buồng đốt. Bên cạnh đó cần xem xét khả năng thu hồi nhiệt, điều kiện nhiệt độ của thiết bị phía sau, nhu cầu điện, nước, khí nén, nhân lực và phương án thu gom bụi, nước thải, bùn thải.
Quy Chuẩn Và Cách Đánh Giá Khí Thải Đầu Ra
Sau khi chọn được cấu hình, hiệu quả của hệ thống xử lý khí thải lò hơi được đánh giá bằng việc đối chiếu khí thải đầu ra với quy chuẩn áp dụng cho cơ sở.
Xác Định Quy Chuẩn Theo Hồ Sơ Và Đối Tượng Áp Dụng
QCVN 19:2024/BTNMT về khí thải công nghiệp được ban hành kèm Thông tư 45/2024/TT-BTNMT, có hiệu lực từ ngày 01/07/2025 và thay thế QCVN 19:2009/BTNMT. Quy chuẩn mới có nhóm riêng cho lò dầu tải nhiệt và lò hơi công nghiệp, không bao gồm lò đốt chất thải.
Cơ sở đã vận hành và dự án thuộc diện chuyển tiếp theo khoản 1 Điều 3 của Thông tư được tiếp tục áp dụng quy chuẩn tương ứng và quy định địa phương đến hết 31/12/2031. Từ 01/01/2032, nhóm này phải đáp ứng QCVN 19:2024/BTNMT, trừ khi Ủy ban nhân dân cấp tỉnh ban hành lộ trình sớm hơn. Dự án mới, mở rộng hay nâng công suất nộp hồ sơ sau ngày Thông tư có hiệu lực phải áp dụng quy chuẩn mới. Doanh nghiệp cần đối chiếu đối tượng và hồ sơ môi trường của mình thay vì áp dụng chung một mốc.
Kiểm Chứng Bằng Kết Quả Đo Phù Hợp
Khí thải đầu ra của hệ thống xử lý khí thải lò hơi được đánh giá tại vị trí lấy mẫu và điều kiện vận hành xác định. Kết quả cần được đối chiếu đúng đơn vị, điều kiện quy đổi và yêu cầu áp dụng. Hiệu suất loại bỏ chất ô nhiễm khác với nồng độ đầu ra, nên thiết bị có hiệu suất cao chưa chắc khí thải đã đạt yêu cầu. Yêu cầu quan trắc cụ thể phải theo hồ sơ và quy định áp dụng cho từng cơ sở.
Lưu Ý Khi Vận Hành Và Bảo Trì Hệ Thống
Một hệ thống xử lý khí thải lò hơi được lựa chọn đúng vẫn cần vận hành và bảo trì phù hợp để duy trì hiệu quả theo thời gian. Mỗi công nghệ có nhóm thông số theo dõi riêng.
Theo Dõi Thông Số Theo Từng Công Nghệ
| Công nghệ | Nội dung cần theo dõi |
| Lọc túi vải | Chênh áp, nhiệt độ, cơ cấu làm sạch, dấu hiệu rò bụi |
| Cyclone | Mài mòn, độ kín, khả năng tháo bụi |
| Lọc tĩnh điện | Thông số điện, cơ cấu thu và tháo bụi theo hướng dẫn |
| Xử lý ướt | Tuần hoàn dung dịch, thông số hóa học, tách giọt |
| Toàn hệ thống | Quạt, đường ống, tình trạng tích tụ bụi |
Chênh áp là mức chênh lệch áp suất trước và sau thiết bị lọc, phản ánh mức độ bám bụi hay tắc nghẽn. Giá trị cài đặt và lịch bảo trì cụ thể theo tài liệu của từng thiết bị.
Quản Lý Chất Thải Và Thay Đổi Điều Kiện Làm Việc
Bụi thu được, nước và bùn phát sinh cần được thu gom, quản lý theo phương án của cơ sở. Khi thay nhiên liệu, tăng tải hay thay đổi dây chuyền, hệ thống xử lý khí thải lò hơi cần được đánh giá lại. Việc tháo sửa chỉ thực hiện khi đã cô lập an toàn. Không chuyển dòng khí đi tắt để duy trì sản xuất khi hệ thống gặp sự cố.
Chi Phí Và Thông Tin Cần Chuẩn Bị Khi Yêu Cầu Báo Giá
Những dữ liệu đầu vào đã nêu cũng là cơ sở để nhà cung cấp lập báo giá. Mỗi hệ thống xử lý khí thải lò hơi có cấu hình riêng, nên giá theo công suất lò không phản ánh đúng chi phí thực tế.
Các Yếu Tố Ảnh Hưởng Đến Chi Phí
- Lưu lượng và đặc tính khí đầu vào.
- Chất ô nhiễm cần xử lý và yêu cầu đầu ra.
- Công nghệ, vật liệu và thiết bị phụ trợ.
- Mặt bằng, đường ống, lắp đặt mới hay cải tạo.
- Điện, nước, hóa chất, vật tư thay thế và quản lý chất thải.
- Phạm vi đo kiểm, chạy thử, bàn giao và bảo hành.
Hồ Sơ Gửi Đơn Vị Tư Vấn
Để nhận đề xuất sát thực tế, doanh nghiệp nên chuẩn bị:
- Thông tin lò và nhiên liệu.
- Kết quả đo khí thải gần nhất nếu có.
- Lưu lượng, nhiệt độ và tải làm việc.
- Hồ sơ môi trường và yêu cầu đầu ra.
- Bản vẽ hay ảnh hệ thống hiện hữu.
- Mặt bằng và hạ tầng kỹ thuật.
- Mục tiêu đầu tư, tiến độ và thời gian có thể dừng máy.
Báo giá nên làm rõ danh mục thiết bị, điều kiện bảo đảm kết quả đầu ra, phương pháp nghiệm thu, hạng mục bao gồm và loại trừ, cùng trách nhiệm xử lý khi kết quả chưa đạt thỏa thuận.
Kết Luận
Hệ thống xử lý khí thải lò hơi cần được lựa chọn theo thành phần khí, điều kiện vận hành và yêu cầu đầu ra của từng cơ sở. Khi có chất ô nhiễm dạng khí vượt yêu cầu, cần đánh giá công đoạn xử lý phù hợp bên cạnh thiết bị lọc bụi. Để nhận tư vấn và báo giá thiết bị lọc bụi cho hệ thống xử lý khí thải lò hơi theo nhiên liệu và hiện trạng nhà máy, liên hệ Betech:
