Buồng đốt lò hơi công nghiệp là không gian diễn ra quá trình cháy nhiên liệu, nơi tạo ra nguồn nhiệt để lò sinh hơi. Thiết kế buồng đốt quyết định lò dùng được loại nhiên liệu nào và đáp ứng tải ra sao. Bài viết trình bày cấu tạo, nguyên lý, các dạng buồng đốt thường gặp và những thông tin cần chuẩn bị khi lựa chọn hay cải tạo.
Giới Thiệu Về Buồng Đốt Lò Hơi Công Nghiệp
Để đánh giá đúng một hệ thống lò hơi, trước hết cần hiểu buồng đốt lò hơi công nghiệp là gì và đảm nhận vai trò nào. Bài viết giới hạn ở các loại lò hơi tạo nhiệt bằng quá trình đốt nhiên liệu như than, củi, biomass, dầu hay khí.
Khái Niệm Và Vị Trí Của Buồng Đốt Trong Lò Hơi
Buồng đốt lò hơi công nghiệp, còn gọi là buồng lửa, là không gian tổ chức quá trình cháy nhiên liệu để giải phóng nhiệt. Nhiệt này được truyền qua các bề mặt truyền nhiệt đến nước trong lò để sinh hơi. Buồng đốt có mặt ở cả lò hơi nằm ngang, lò đứng lẫn lò ống nước, không riêng một kiểu lò nào.

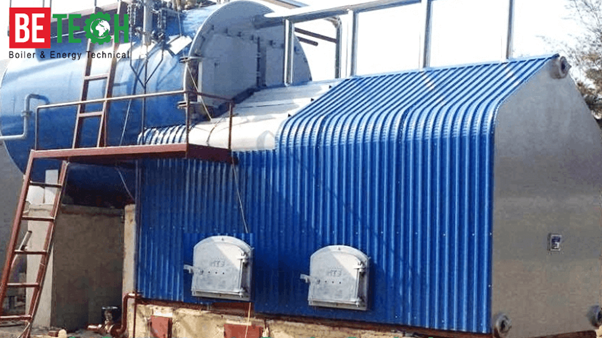

Vị trí và kết cấu buồng đốt lò hơi công nghiệp thay đổi theo thiết kế. Ở nhiều lò ống lửa, buồng đốt là ống lò nằm trong thân lò. Ở các lò đốt nhiên liệu rắn công suất lớn hơn, buồng đốt thường được bố trí bên ngoài thân lò hay tạo thành bởi các vách ống nước.
Phân Biệt Buồng Đốt, Đầu Đốt Và Bộ Phận Sinh Hơi
Khi nói về buồng đốt lò hơi công nghiệp, ba khái niệm này thường bị dùng lẫn với nhau, nhất là khi trao đổi với nhà cung cấp. Bảng dưới đây giúp phân biệt chức năng của từng bộ phận.
| Bộ phận | Thông tin |
| Buồng đốt | Không gian tổ chức quá trình cháy nhiên liệu |
| Đầu đốt | Thiết bị đưa nhiên liệu và không khí vào vùng cháy, thường gặp ở lò đốt dầu hay khí |
| Bộ phận sinh hơi | Phần chứa nước và các bề mặt nhận nhiệt để tạo hơi |
Các chức năng này có thể nằm trong cùng một kết cấu. Ví dụ ở lò ống lửa, thành ống lò vừa bao quanh vùng cháy vừa là bề mặt truyền nhiệt cho nước, nên không nên xem buồng đốt và bộ phận sinh hơi luôn là hai cụm tách rời.
Cấu Tạo Buồng Đốt Lò Hơi
Sau khi xác định vị trí và chức năng, cần xem các bộ phận phối hợp với nhau thế nào để duy trì quá trình cháy. Cấu tạo buồng đốt lò hơi gồm phần kết cấu bao che, bộ phận tổ chức cháy theo công nghệ và các hệ thống phối hợp bên ngoài.
Không Gian Cháy Và Kết Cấu Bao Che
Trong buồng đốt lò hơi công nghiệp, không gian cháy là nơi nhiên liệu và không khí gặp nhau để phản ứng cháy. Thành buồng đốt bao quanh không gian này, kèm theo các cửa cấp liệu, cửa quan sát hay cửa vệ sinh tùy thiết kế. Độ kín của kết cấu bao che ảnh hưởng trực tiếp đến khả năng kiểm soát gió và nhiệt trong buồng.
Lớp chịu lửa và lớp cách nhiệt có vai trò khác nhau. Lớp chịu lửa chịu tác động trực tiếp của vùng cháy, còn lớp cách nhiệt hạn chế nhiệt truyền ra môi trường. Kết cấu thành buồng đốt lò hơi công nghiệp có thể là gạch chịu lửa, bê tông chịu lửa, vách ống nước hay kết hợp nhiều dạng, tùy công nghệ và hồ sơ thiết kế.
Bộ Phận Tổ Chức Cháy Theo Từng Công Nghệ
Mỗi công nghệ đốt có bộ phận đặc trưng riêng, nên không phải buồng đốt lò hơi công nghiệp nào cũng có ghi lò, lớp tầng sôi hay đầu đốt.
| Dạng buồng đốt | Bộ phận đặc trưng | Vai trò |
| Đốt trên ghi | Mặt ghi | Đỡ lớp nhiên liệu và hỗ trợ phân phối gió từ dưới lên |
| Đốt tầng sôi | Bộ phân phối gió và lớp vật liệu nền | Tạo lớp sôi để nhiên liệu hòa trộn với không khí |
| Đốt dầu hoặc khí | Đầu đốt | Phun nhiên liệu, hòa trộn gió và tạo ngọn lửa trong không gian cháy |
Các Hệ Thống Phối Hợp Với Buồng Đốt
Buồng đốt lò hơi công nghiệp chỉ làm việc ổn định khi được hỗ trợ bởi các hệ thống phụ trợ. Các hệ thống này thuộc toàn bộ lò hơi, không nằm hẳn trong buồng đốt nhưng ảnh hưởng trực tiếp đến quá trình cháy:
- Hệ thống cấp nhiên liệu và cấp không khí.
- Đường dẫn khói, quạt hút và duy trì chế độ áp suất theo thiết kế.
- Hệ thống thu gom tro xỉ đối với nhiên liệu rắn.
- Thiết bị đo lường, giám sát và bảo vệ theo cấu hình lò.
Nguyên Lý Hoạt Động Của Buồng Đốt Lò Hơi
Hiểu cấu tạo giúp dễ hình dung nguyên lý buồng đốt lò hơi. Quá trình gồm hai giai đoạn nối tiếp: nhiên liệu cháy để giải phóng nhiệt, sau đó nhiệt được truyền đến nước để tạo hơi.
Nhiên Liệu Cháy Và Giải Phóng Nhiệt
Quá trình cháy chỉ duy trì được khi có đủ nhiên liệu, oxy trong không khí và nhiệt độ thích hợp. Với nhiên liệu rắn như than, củi hay biomass, nhiên liệu được làm khô, giải phóng chất bốc rồi cháy phần cacbon còn lại. Chất bốc là phần khí cháy được thoát ra khi nhiên liệu bị nung nóng.

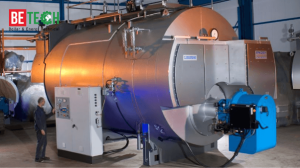

Với buồng đốt lò hơi công nghiệp dùng dầu hay khí, đầu đốt đưa nhiên liệu và không khí vào vùng cháy theo tỷ lệ được điều chỉnh, tạo thành ngọn lửa trong không gian của buồng đốt. Kích thước và hình dạng buồng cháy cần phù hợp với ngọn lửa mà đầu đốt tạo ra.
Nhiệt Truyền Đến Nước Để Tạo Hơi
Nhiệt sinh ra trong buồng đốt lò hơi công nghiệp được truyền đến nước qua các bề mặt truyền nhiệt. Trong buồng đốt, ngọn lửa và khí nóng truyền nhiệt chủ yếu bằng bức xạ, tương tự cảm giác nóng khi đứng gần đống lửa. Khi khói đi qua các chùm ống phía sau, nhiệt truyền chủ yếu bằng đối lưu, tức là dòng khói nóng tiếp xúc và trao nhiệt cho bề mặt ống.
Trong lò hơi thông thường, nước và khói nóng luôn được ngăn cách bởi bề mặt truyền nhiệt. Nước nhận nhiệt, sôi và tạo thành hơi, còn khói nguội dần rồi đi qua thiết bị xử lý trước khi ra ống khói.
Các Dạng Buồng Đốt Lò Hơi Thường Gặp
Từ nguyên lý chung, buồng đốt lò hơi công nghiệp được phân loại theo hai tiêu chí độc lập là vị trí bố trí và công nghệ đốt. Hai cách phân loại này trả lời hai câu hỏi khác nhau nên không nên gộp chung.
Phân Loại Theo Vị Trí Bố Trí
Theo vị trí, buồng đốt có thể nằm trong thân lò hoặc bố trí bên ngoài thân lò. Mỗi cách bố trí có đặc điểm riêng về tích hợp, không gian lắp đặt và khả năng tiếp cận khi bảo trì.
| Tiêu chí | Buồng đốt trong thân lò | Buồng đốt ngoài thân lò |
| Cách tích hợp | Gắn liền với thân lò, thành buồng đốt cũng là bề mặt nhận nhiệt | Là cụm riêng nối với phần sinh hơi qua đường khói |
| Không gian lắp đặt | Thường gọn hơn | Cần thêm mặt bằng cho buồng đốt |
| Tiếp cận bảo trì | Phụ thuộc kích thước ống lò và cửa tiếp cận | Thường dễ tiếp cận lớp chịu lửa và cơ cấu đốt |
Không có cách bố trí buồng đốt lò hơi công nghiệp nào luôn cho hiệu suất cao hơn. Lựa chọn phụ thuộc vào nhiên liệu, công suất và thiết kế tổng thể của lò.
Phân Loại Theo Công Nghệ Đốt
Theo công nghệ, buồng đốt được chia theo cách tổ chức quá trình cháy. Bảng dưới đây nêu đặc điểm và những điểm cần xem xét khi chọn từng dạng.
| Công nghệ | Đặc điểm | Cần xem xét khi lựa chọn |
| Ghi tĩnh | Nhiên liệu cháy trên mặt ghi cố định | Đặc tính nhiên liệu và phương thức cấp liệu |
| Ghi chuyển động, điển hình là ghi xích | Mặt ghi chuyển động đưa lớp nhiên liệu qua vùng cháy | Sự phù hợp giữa nhiên liệu, cơ cấu ghi và chế độ cấp gió |
| Tầng sôi | Không khí làm lớp vật liệu nền chuyển động và hòa trộn với nhiên liệu | Yêu cầu nhiên liệu, phân phối gió và quản lý lớp vật liệu |
| Đốt dầu hoặc khí | Đầu đốt phối hợp với buồng đốt để tổ chức ngọn lửa | Loại nhiên liệu, đặc tính đầu đốt và kích thước buồng cháy |
Một lò có thể vừa có buồng đốt ngoài thân lò vừa dùng công nghệ ghi xích hay tầng sôi. Thông tin chi tiết về từng dạng lò có thể tham khảo tại các trang lò hơi ghi xích và lò hơi tầng sôi.
Tiêu Chí Lựa Chọn Buồng Đốt Lò Hơi Công Nghiệp
Nắm được các dạng buồng đốt mới là bước đầu. Để chọn đúng buồng đốt lò hơi công nghiệp cho một nhà máy cụ thể, cần xem xét đồng thời nhiên liệu, nhu cầu hơi, khả năng tương thích và chi phí.
Đặc Tính Nhiên Liệu Dự Kiến Sử Dụng
Nhiên liệu là cơ sở đầu tiên để chọn buồng đốt lò hơi công nghiệp. Chỉ ghi “đốt biomass” hay “đốt củi” chưa đủ, vì cùng tên gọi nhưng độ ẩm, kích thước và hàm lượng tro có thể khác xa nhau. Người phụ trách kỹ thuật nên chuẩn bị các thông tin sau:
- Loại nhiên liệu chính và nhiên liệu dự phòng.
- Độ ẩm và kích thước nhiên liệu.
- Nhiệt trị, hàm lượng tro và đặc tính tro nếu có kết quả phân tích.
- Mức độ ổn định của nguồn cung.
Nhu Cầu Hơi Và Khả Năng Tương Thích Với Hệ Thống
Sau nhiên liệu, cần xác định nhu cầu hơi thực tế, thời gian sản xuất và mức biến động tải. Kích thước buồng đốt không thể suy ra chỉ từ công suất hơi danh nghĩa, vì còn phụ thuộc vào nhiên liệu và công nghệ đốt.
Với dự án cải tạo, cần xem kết cấu lò hiện hữu và khả năng phối hợp với hệ thống cấp liệu, quạt, đường khói và xử lý khí thải. Mặt bằng, không gian bảo trì và phương án thu gom tro xỉ cũng cần được tính ngay từ đầu.
Chi Phí Đầu Tư Và Vận Hành
Những thông tin vừa chuẩn bị cũng là cơ sở để nhà cung cấp đưa ra báo giá. Khi so sánh, cần phân biệt giá riêng phần buồng đốt với chi phí hoàn thiện hệ thống. Các hạng mục có thể phát sinh gồm vật liệu chịu lửa, cấp liệu, quạt, điều khiển, xây lắp và kết nối.
Ngoài vốn đầu tư, cần xem xét chi phí vận hành như nhiên liệu, điện phụ trợ, nhân công và bảo trì lớp chịu lửa. Một buồng đốt lò hơi công nghiệp có giá đầu tư thấp chưa chắc có tổng chi phí thấp nếu không phù hợp nhiên liệu.
Những Yếu Tố Ảnh Hưởng Đến Hiệu Quả Buồng Đốt
Ngay cả khi đã chọn đúng công nghệ, hiệu quả buồng đốt lò hơi công nghiệp vẫn phụ thuộc vào cách nhiên liệu, không khí và tải lò phối hợp với nhau trong quá trình vận hành.
Sự Phối Hợp Giữa Nhiên Liệu, Không Khí Và Tải Lò
Thiếu không khí khiến nhiên liệu cháy không hết, sinh khói đen và tăng lượng than chưa cháy trong tro. Thừa không khí lại làm khói mang nhiều nhiệt ra ống khói. Nhiên liệu không ổn định về độ ẩm hay kích thước cũng khiến quá trình cháy dao động.
Độ kín buồng đốt và khả năng phân phối gió đều ảnh hưởng đến chất lượng cháy. Cần phân biệt hiệu quả cháy với hiệu suất tổng của lò hơi, vì hiệu suất tổng còn phụ thuộc bề mặt truyền nhiệt và tổn thất qua khói. Việc điều chỉnh gió hay cấp liệu nên dựa trên dữ liệu đo.
Nhiệt Độ Buồng Đốt Càng Cao Có Càng Tốt Không?
Nhiệt độ cao chưa phải thước đo duy nhất cho hiệu quả buồng đốt lò hơi công nghiệp. Nhiệt độ phù hợp phụ thuộc vào công nghệ, nhiên liệu, vật liệu chịu lửa và giới hạn thiết kế. Nhiệt độ vượt mức có thể làm hỏng lớp chịu lửa hay gây kết xỉ với một số loại nhiên liệu.
Cần phân biệt nhiệt độ vùng cháy với nhiệt độ khói đo ở các vị trí khác trên đường khói. Mỗi buồng đốt nồi hơi có dải nhiệt độ làm việc riêng theo thiết kế, nên không có một khoảng nhiệt độ chung cho mọi loại.
Khi Nào Cần Kiểm Tra Hoặc Cải Tạo Buồng Đốt?
Trong quá trình sử dụng, buồng đốt lò hơi công nghiệp chịu tác động nhiệt và mài mòn liên tục. Nhận biết sớm dấu hiệu bất thường giúp chủ động lên kế hoạch kiểm tra trước khi hư hỏng lan rộng.
Những Dấu Hiệu Cần Được Đánh Giá Kỹ Thuật
Các biểu hiện sau cho thấy buồng đốt cần được kiểm tra:
- Lớp chịu lửa có dấu hiệu nứt, bong hay hư hỏng.
- Cửa và kết cấu bao che mất kín.
- Tro xỉ, bám bẩn hay chất lượng cháy thay đổi bất thường.
- Tiêu hao nhiên liệu tăng hay khả năng đáp ứng tải giảm so với điều kiện tương đương.
Đây là dấu hiệu cần đánh giá, không đủ để kết luận nguyên nhân chỉ nằm ở buồng đốt. Nhiên liệu thay đổi, bề mặt truyền nhiệt bám cặn hay quạt gió suy giảm cũng có thể gây ra hiện tượng tương tự.
Đổi Nhiên Liệu Có Cần Cải Tạo Buồng Đốt Không?
Câu trả lời tùy thuộc vào mức chênh lệch giữa nhiên liệu mới và thiết kế ban đầu. Cần đối chiếu nhiên liệu mới với buồng đốt, hệ thống cấp liệu, cấp gió, bề mặt truyền nhiệt và xử lý khí thải, vì thay đổi ở một khâu có thể kéo theo các khâu khác.
Trước khi đánh giá, nên chuẩn bị hồ sơ lò, thông tin nhiên liệu mới, lịch sử vận hành và mục tiêu cải tạo. Việc thay đổi kết cấu hay thông số bảo vệ cần do đơn vị chuyên môn thực hiện.
Phạm Vi Kiểm Tra Và Bảo Trì Phù Hợp
Kiểm tra buồng đốt lò hơi công nghiệp thường bao gồm kết cấu bao che, lớp chịu lửa, bộ phận tổ chức cháy và các hệ thống phối hợp. Công việc cần thực hiện theo hồ sơ thiết bị và phương án an toàn của đơn vị chuyên môn. Doanh nghiệp có thể kết hợp hạng mục này trong dịch vụ bảo trì lò hơi định kỳ.
Kết Luận
Buồng đốt lò hơi công nghiệp cần được lựa chọn đồng bộ với nhiên liệu, nhu cầu hơi và kết cấu toàn hệ thống. Khi đổi nhiên liệu hay lò suy giảm khả năng làm việc, nên đánh giá kỹ thuật trước khi quyết định cải tạo. Để nhận tư vấn và báo giá giải pháp lò hơi, bảo trì hay cải tạo theo nhiên liệu và hiện trạng hệ thống, liên hệ Betech:
